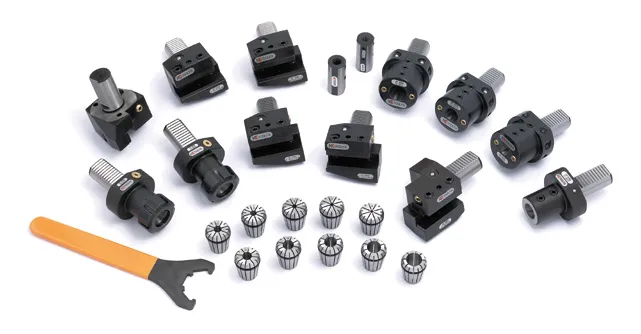

Статические держатели KINTEK с цилиндрическим хвостовиком по DIN 69880 (VDI) — для револьверных головок токарных станков с ЧПУ. В программе радиальные и осевые резцедержатели, держатели борштанг и свёрл со сменными пластинами, цанговые патроны, отрезные блоки и заготовки под специальные исполнения.
Линейки KINTEK
| Тип | Обозначение по каталогу | Хвостовик VDI | Назначение |
|---|---|---|---|
| Радиальные держатели | B1–B8 (правые, левые, перевёрнутые, короткие и длинные) | 16 – 60 | Резцы квадратного сечения от 12 до 32 мм; часть позиций в исполнении IC с внутренним подводом СОЖ |
| Осевые держатели | C1–C4 | 20 – 60 | Осевое крепление резцов 16–32 мм, в том числе перевёрнутое; исполнения IC |
| Держатели борштанг | E2, E2-TAG, двойные E7 / E8 | 16 – 60 | Посадочный Ø от 6 до 50 мм, подвод СОЖ |
| Под свёрла со СМП | E1 | 20 – 60 | Посадочный Ø от 8 до 50 мм, внутренний подвод СОЖ |
| Цанговые патроны | E4 (ER, DIN 6499/B), E3 (EOC, DIN 6388) | 16 – 60 | Цанги ER16–ER40 и EOC — для свёрл, метчиков, концевого инструмента |
| Многопозиционные | D1 / D2 | 30 – 60 | Несколько резцов в одном блоке, прямое и перевёрнутое исполнение |
| Отрезные и прочие | AR / AL / ARU / ALU, F, M | — | Отрезные блоки с регулировкой по высоте, переходники под конус Морзе, резьбонарезные патроны |
| Заготовки и переходники | A1 / A2, VDI → полигональный | 16 – 60 | Бланки под специсполнения; осевые держатели VDI 40/50 с полигональной посадкой C40–C63 по DIN ISO 26623-1 |
Данные по каталогу производителя. Типоразмеры, наличие и цены — по запросу.
Почему KINTEK
Пришлите артикул KINTEK, фото маркировки или чертёж детали. Инженер ITC подберёт инструмент и режимы, пришлёт цену и срок. Поставка от 2 недель, договор, оплата с НДС.
Или позвоните: +7 (812) 468-00-60
Вопросы и ответы
Размер VDI равен диаметру цилиндрического хвостовика держателя в миллиметрах: 16, 20, 25, 30, 40, 50 или 60. Его можно измерить на любом имеющемся держателе или посмотреть в паспорте револьверной головки. Назовите модель станка — подберём по каталогу KINTEK.
Это радиальные держатели разной ориентации: правые и левые, прямые и перевёрнутые, короткие и длинные. Выбор зависит от направления вращения шпинделя (M3 или M4) и того, с какой стороны оси должен работать резец. В каталоге KINTEK для этого есть схемы применения.
Да. В программе KINTEK есть осевые держатели VDI 40 и VDI 50 с полигональной посадкой C40, C50 и C63 по DIN ISO 26623-1.
Да, прижимные планки, пружины, винты, подкладки и сопла СОЖ поставляются отдельно по каталожным номерам KINTEK.
