Приводной (вращающийся) инструмент KINTEK превращает токарный станок с приводной револьверной головкой в токарно-фрезерный центр: сверление, фрезерование и нарезание резьбы вне оси детали без переустановки. Блоки подбираются по производителю и модели станка — в каталоге собраны присоединения более чем сотни марок.
Линейки KINTEK
| Тип | Интерфейс / привод | Зажим | Назначение |
|---|---|---|---|
| Осевые сверлильно-фрезерные блоки | VDI (DIN 5480, DIN 5482, DIN 1809), BMT | ER16 – ER40 | Сверление и фрезерование по оси Z, по торцу детали |
| Радиальные сверлильно-фрезерные блоки | VDI, BMT | ER16 – ER40 | Поперечные отверстия, пазы и лыски на цилиндрической поверхности |
| Радиальные со смещением | — | ER | Обработка со смещением оси инструмента |
| Осевые-радиальные | — | ER | Два выхода в одном блоке |
| Fast In | Быстросменные адаптеры ER25 / ER32 | Weldon, резьбовой хвостовик, торцевые фрезы, цанга ER | Смена инструмента в приводном блоке без снятия блока с револьвера |
Данные по каталогу производителя. Типоразмеры, наличие и цены — по запросу.
Почему KINTEK
Пришлите артикул KINTEK, фото маркировки или чертёж детали. Инженер ITC подберёт инструмент и режимы, пришлёт цену и срок. Поставка от 2 недель, договор, оплата с НДС.
Или позвоните: +7 (812) 468-00-60
Вопросы и ответы
Нужны производитель и модель станка, тип револьверной головки (VDI или BMT) и её размер. В каталоге KINTEK приводные блоки сгруппированы по маркам станков — по этим данным инженер ITC MAKSI подберёт точный артикул.
Осевой блок держит инструмент параллельно оси шпинделя и обрабатывает торец детали. Радиальный — перпендикулярно оси, для поперечных отверстий, пазов и лысок на цилиндрической поверхности.

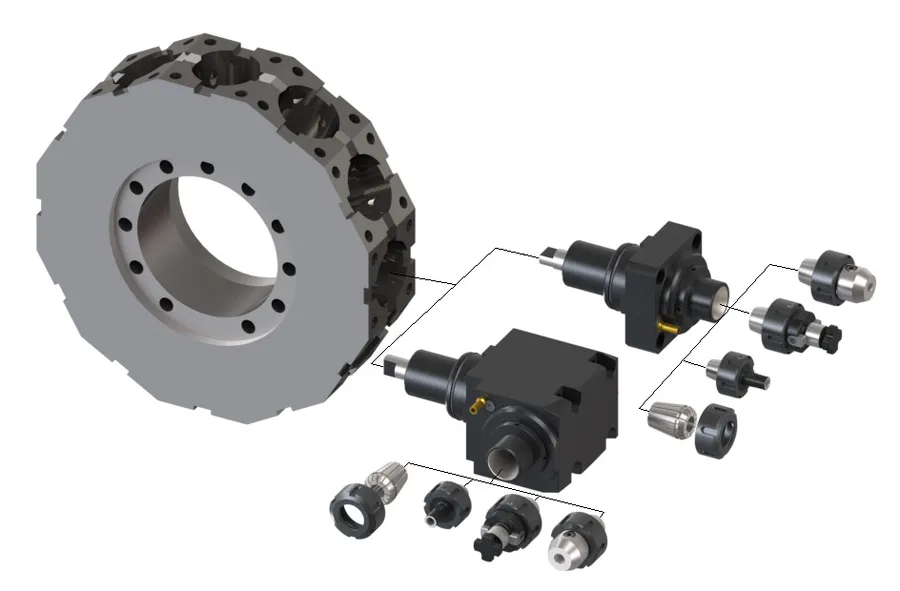

Это быстросменные адаптеры KINTEK с посадкой ER25 или ER32: в приводной блок устанавливаются держатели Weldon, оправки под фрезы с резьбовым хвостовиком, торцевые фрезы или цанговые патроны. Инструмент меняют без снятия блока с револьвера.
Для глубокого сверления и сверл со сменными пластинами — желателен. В каталоге для каждого блока указано наличие внутреннего подвода и допустимое давление.
