Назначение и применение
870-1090-7-PM 4334 — сменная твердосплавная головка для свёрл CoroDrill 870 со сменными головками. Она сверлит отверстия диаметром 10,9 мм с допуском до H9. Изношенную головку меняют прямо на корпусе сверла, без переточки. Стартовые режимы Sandvik Coromant: сталь 175 HB — vc 110 м/мин (80–140), fn 0,2 мм/об (0,12–0,3); цветные металлы (ISO N) 90 HB — vc 210 м/мин (160–250), fn 0,2 мм/об (0,14–0,28).
Расшифровка обозначения
- 870 — система CoroDrill 870;
- 1090 — диаметр сверления 10,90 мм;
- 7 — размер головки (гнезда) 7;
- PM — геометрия головки;
- 4334 — сплав GC4334.
Геометрия и сплав

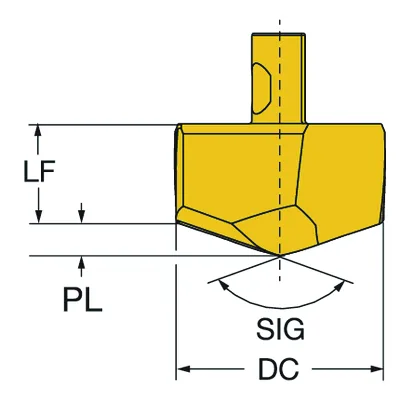

Головка PM имеет угол при вершине 142°. В каталоге Sandvik Coromant головки CoroDrill 870 выпускаются и в других геометриях, в том числе -MM, -KM и -GP. Сплав GC4334 — твёрдый сплав с PVD-покрытием TiAlN для групп материалов ISO P, M, K, N и S. Аналоги сплавов — в сравнительной таблице сплавов.
Совместимый инструмент
Головка устанавливается в корпуса CoroDrill 870 с гнездом размера 7. Корпус подбирается по глубине отверстия и типу хвостовика. Для отверстий большего диаметра подойдут свёрла со сменными пластинами — см. статью о CoroDrill 880. Другие решения — в разделе Sandvik Coromant.
Частые вопросы
Какой диаметр у головки 870-1090-7-PM?
10,9 мм. Угол при вершине 142°, достижимый допуск отверстия H9.
В какой корпус ставится головка?
В корпуса свёрл CoroDrill 870 с гнездом размера 7. Корпус подбирается по глубине сверления и хвостовику.
Для каких материалов подходит сплав 4334?
По данным Sandvik Coromant — для сталей, нержавеющих сталей, чугуна, цветных металлов и жаропрочных сплавов (ISO P, M, K, N, S).
