Назначение и применение

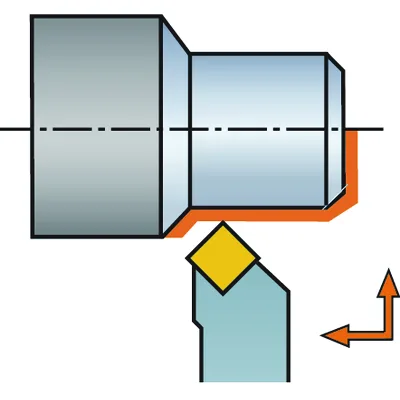

DSSNR 3232P 19 — державка системы T-Max P для наружной токарной обработки: продольного точения, подрезки торца и снятия фасок углом 45°. Хвостовик 32×32 мм рассчитан на резцедержатели тяжёлых и средних токарных станков. Внутреннего подвода СОЖ нет.
Расшифровка обозначения
- D — способ крепления: прижим сверху и через отверстие пластины;
- S — форма пластины: квадрат 90°;
- S — тип державки с главным углом в плане 45°;
- N — задний угол пластины 0° (негативная);
- R — правое исполнение;
- 32 32 — высота и ширина хвостовика, мм;
- P — длина державки 170 мм;
- 19 — размер пластины (длина кромки 19 мм, IC 19,05 мм).
Совместимые пластины
Базовая пластина — SNMG 19 06 12: квадратная негативная, 8 режущих кромок. В державку ставятся и другие пластины SN.. 1906 Sandvik Coromant с разными стружколомами и сплавами. Подобрать пластину под материал поможет техническое руководство Sandvik Coromant по точению, а аналоги сплавов — сравнительная таблица сплавов. Пластины и запчасти — в разделе пластины и сплавы.
Частые вопросы
Какие пластины подходят к DSSNR 3232P 19?
Квадратные негативные пластины SN.. 1906, базовая — SNMG 19 06 12. Стружколом и сплав подбираются под материал и режим обработки.
Какой угол в плане у державки DSSNR?
Главный угол в плане 45°, державка правая. Подходит для продольного точения, подрезки торца и снятия фасок.
Как заказать державку Sandvik Coromant?
Пришлите обозначение и количество. Поставляем оригинальный инструмент Sandvik Coromant под заказ, работаем по договору с НДС.
