Назначение и применение
WNMG 08 04 08-SM 1105 — пластина T-Max P для наружного и внутреннего точения нержавеющих сталей (ISO M) и жаропрочных и титановых сплавов (ISO S). Sandvik Coromant относит её к предварительной обработке с требованиями к качеству поверхности. Тригон 80° с шестью кромками — экономичный выбор для точения и подрезки торца.

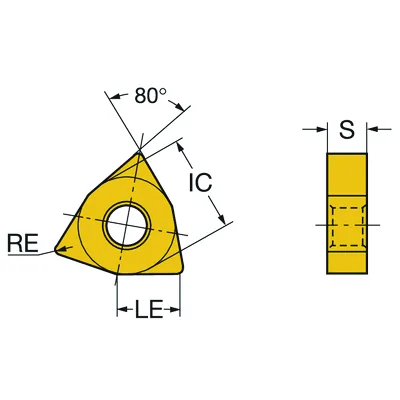

Расшифровка обозначения
- W — тригон, угол при вершине 80°;
- N — задний угол 0° (негативная, двусторонняя);
- M — класс допуска;
- G — цилиндрическое отверстие и стружколомы с двух сторон;
- 08 — размер пластины, IC 12,7 мм;
- 04 — толщина 4,76 мм;
- 08 — радиус при вершине 0,8 мм;
- SM — стружколом Sandvik Coromant для жаропрочных сплавов и нержавеющей стали;
- 1105 — сплав GC1105.
Сплав GC1105
По данным Sandvik Coromant, GC1105 — очень твёрдый твёрдый сплав с PVD-покрытием и хорошим сопротивлением пластической деформации. Производитель предлагает его как дополнительный сплав для точения жаропрочных и титановых сплавов. Сейчас позиция заменяется на WNMG 08 04 08-SM 1205 со сплавом GC1205. Сплав у замены другой, поэтому скорость резания нужно проверить. Аналоги — в сравнительной таблице сплавов.
Совместимый инструмент
Подходят державки и расточные оправки T-Max P под пластины WN.. 0804. Подбор державки и режимов резания — по запросу. Смотрите также руководство Sandvik Coromant по точению и раздел пластины и сплавы.
Частые вопросы
Для каких материалов подходит WNMG 08 04 08-SM 1105?
Для нержавеющих сталей (ISO M) и жаропрочных и титановых сплавов (ISO S).
Сколько режущих кромок у пластины WNMG?
Шесть: у тригона три вершины с каждой стороны, пластина двусторонняя.
Чем заменить сплав 1105?
Sandvik Coromant указывает замену WNMG 08 04 08-SM 1205. У неё другой сплав, поэтому скорость резания нужно пересмотреть.
