Обработка канавок — профильная компетенция Paul Horn GmbH: трёхгранная пластина типа 312 появилась ещё в 1972 году и до сих пор востребована. Сегодня HORN предлагает системы с одной–шестью режущими кромками для наружных, внутренних и торцевых канавок, а также для отрезки малых и больших диаметров.
Линейки HORN
| Система | Тип | Диапазон | Особенности |
|---|---|---|---|
| S100 | Однокромочные пластины | Ширина 3 и 4 мм | Геометрия EH для отрезки с подачей 0,25–0,4 мм/об, державки для работы по оси Y, СОЖ через пластину |

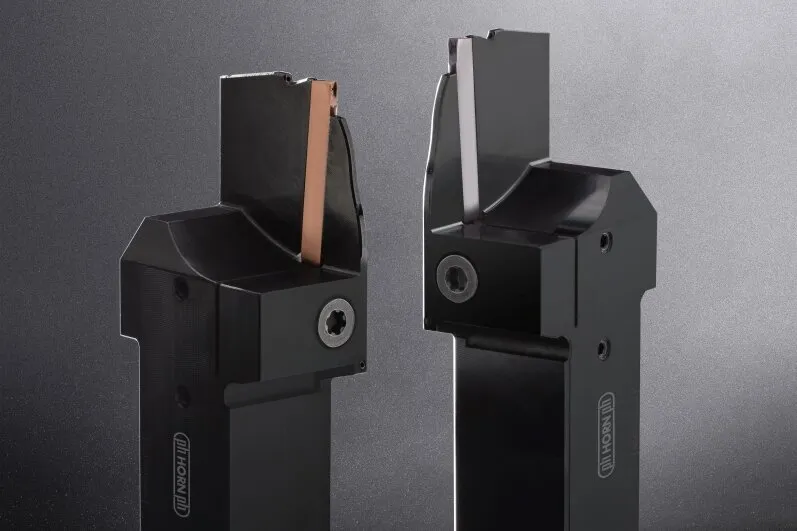

| 234 | Двухкромочные отрезные пластины | Ширина 2 и 3 мм, глубина до 33 мм | Отрезка прутка до Ø 65 мм, внутренний подвод СОЖ, спечённая геометрия EN |
| S229 | Канавочные пластины | Ширина 3,0–8,0 мм | Глубина канавки не зависит от размера державки, два варианта подвода СОЖ |
| S224 | Двухкромочные пластины | Державки 12×12 и 16×16 мм | Радиальные, торцевые и внутренние канавки, отрезка на станках продольного точения |
| 66T | Шестикромочные пластины | Ширина 2,5 и 3 мм, глубина до 9,5 мм | Геометрия 1A для канавок, DL — для канавок и продольного точения |
| 312 | Трёхкромочные пластины | — | Классическая система HORN для канавок с 1972 года |
| Mini 114 | Торцевые канавки | Ø от 14 мм, глубина до 10 мм | Ширина 2; 2,5 и 3 мм, устанавливается в существующие аксиальные державки |
Данные по каталогу производителя. Типоразмеры, наличие и цены — по запросу.
Почему HORN
Пришлите артикул HORN, фото маркировки или чертёж детали. Инженер ITC подберёт инструмент и режимы, пришлёт цену и срок. Поставка от 2 недель, договор, оплата с НДС.
Или позвоните: +7 (812) 468-00-60
Вопросы и ответы
Для больших глубин разработана система 234: двухкромочные пластины шириной 2 и 3 мм позволяют отрезать пруток до Ø 65 мм при глубине резания до 33 мм. Для высоких подач на токарно-фрезерных центрах подходит S100 с геометрией EH и державками для работы по оси Y.
У пластин с тремя–шестью кромками ниже стоимость одной кромки, но ограничена глубина канавки. Однокромочные и двухкромочные системы, такие как S100, S229 и 234, применяют там, где нужна большая глубина и отрезка.
Да. HORN уделяет специальному инструменту особое внимание: профильные пластины изготавливаются по чертежу, а по ускоренной программе Greenline отгружаются в течение 5 дней после согласования. Пришлите чертёж детали — подготовим запрос.
