Жёсткость и точность обработки канавок и малых отверстий во многом определяются креплением. HORN выпускает собственные державки для своих пластин и модульную систему, которая подстраивается под интерфейс револьверной головки или суппорта конкретного станка.
Линейки HORN
| Система | Тип | Интерфейс / размер | Особенности |
|---|---|---|---|

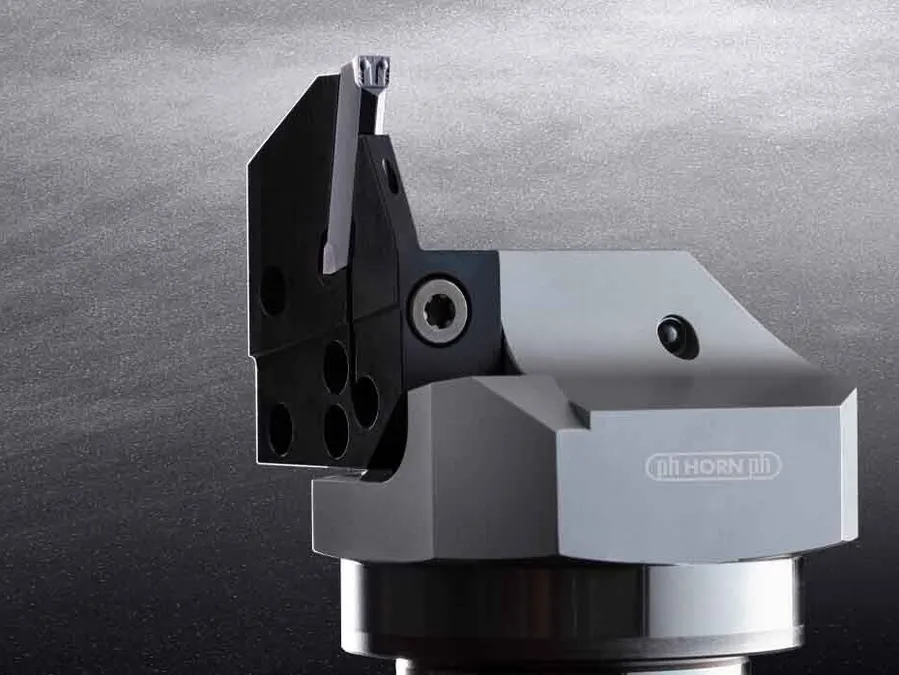

| Модульная система HORN | Державки и кассеты | Револьверные головки распространённых станков | Регулировка по высоте, установка в прямом и перевёрнутом положении, встроенный подвод СОЖ |
| 850 | Модульная оснастка | Многошпиндельные автоматы, в том числе Schütte | Компактнее предшественника 849, регулировка высоты спереди |
| Державки Supermini HSK | Оснастка для токарно-фрезерных центров | HSK-T63, HSK-E40, HSK-A40, HSK-T40 | Крепление пластины клином по торцу |
| Державки S229 | Канавочные державки | 16×16, 20×20, 25×25 мм | Два варианта подвода СОЖ: сбоку или к опорной поверхности пластины |
| Державки S100 для оси Y | Отрезные державки | Токарно-фрезерные центры | Силы резания воспринимаются основным сечением — выше подачи |
| Твердосплавные державки Mini | Расточные державки | — | Гашение вибраций на длинных вылетах |
Данные по каталогу производителя. Типоразмеры, наличие и цены — по запросу.
Почему HORN
Пришлите артикул HORN, фото маркировки или чертёж детали. Инженер ITC подберёт инструмент и режимы, пришлёт цену и срок. Поставка от 2 недель, договор, оплата с НДС.
Или позвоните: +7 (812) 468-00-60
Вопросы и ответы
Модульная система HORN рассчитана на интерфейсы револьверных головок распространённых станков, для токарно-фрезерных центров есть державки Supermini с HSK. Пришлите модель станка — подберём вариант.
При подаче по оси Y силы резания воспринимаются основным сечением державки. Это повышает жёсткость и позволяет отрезать с большей подачей при более узком инструменте.
Статьи и новости
HORN (Хорн, Германия) — в ассортименте ITC MAKSI: канавки и отрезка S229, S100, S224, мелкоразмерная обработка Supermini, фрезы, развёртки и спецпластины по чертежу.
