HORN

Резьбонарезной инструмент HORN

HORN закрывает три технологии получения резьбы: резьботочение пластинами Supermini, Mini и 315, резьбофрезерование методом круговой интерполяции и вихревое нарезание резьбы (whirling) — для длинных резьб с глубоким профилем, например костных винтов.

Оригинал HORNПоставка от 2 недельПодбор по артикулу
Получить цену по артикулуПодбор по чертежу

Линейки HORN

Резьбонарезной инструмент HORN: серии и применение

СистемаМетодДиапазонОсобенности
Supermini GMРезьботочениеШаг 0,5–1,5 мм, отверстие от Ø 5 ммМетрическая внутренняя резьба, стружколомающая геометрия
MiniРезьботочение—Внутренняя резьба в отверстиях малого диаметра
315Резьботочение—Трёхгранная пластина с двумя–тремя зубьями: черновой и чистовой проход
304РезьбофрезерованиеОтверстия до Ø 8 ммПластины с неполным и полным профилем, твердосплавный хвостовик с СОЖ
S302Вихревое нарезание—Трёхкромочные пластины для вихревых головок
S274Вихревое нарезание—Двухкромочные пластины; внутренние радиусы от 0,025 мм с допуском ±0,005 мм
Jet Whirling / Turbo WhirlingВихревое нарезание—Подвод СОЖ через инструмент непосредственно к кромке

Данные по каталогу производителя. Типоразмеры, наличие и цены — по запросу.

Почему HORN

Что важно знать

  • Вихревое нарезание: высокая производительность, длинные резьбы с качественной поверхностью, глубокие профили, многозаходные резьбы и короткая стружка
  • Сплав SG3P — для вихревого нарезания медицинских винтов на повышенных режимах
  • Резьбофрезерование даёт стабильную повторяемость и одну фрезу на разные диаметры с одним шагом
  • Пластины со специальным резьбовым профилем по чертежу

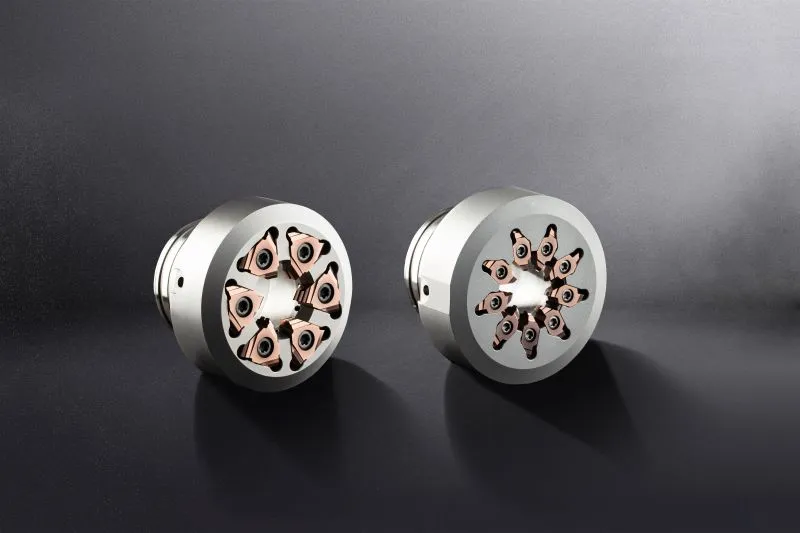

Вихревые головки HORN для вихревого нарезания резьбы
ITC MAKSI

Подберём под вашу задачу

Пришлите артикул HORN, фото маркировки или чертёж детали. Инженер ITC подберёт инструмент и режимы, пришлёт цену и срок. Поставка от 2 недель, договор, оплата с НДС.

Цена по артикулуПодобрать аналог

Или позвоните: +7 (812) 468-00-60

Вопросы и ответы

Частые вопросы

Когда выгодно вихревое нарезание резьбы?

Для длинных резьб с глубоким профилем и высокими требованиями к поверхности — например, для медицинских костных винтов и шнеков. Процесс даёт короткую стружку, низкую нагрузку на инструмент и позволяет нарезать многозаходные резьбы.

Резьботочение или резьбофрезерование в малом отверстии?

Резьботочение пластинами Supermini GM возможно в отверстиях от Ø 5 мм на токарном станке. На обрабатывающем центре или при неудобном сходе стружки удобнее резьбофреза 304 для отверстий до Ø 8 мм.
