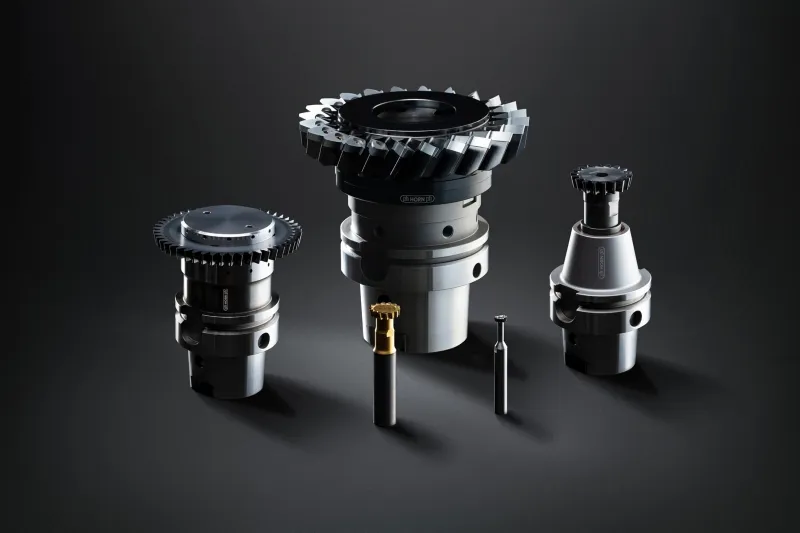

HORN предлагает три технологии изготовления зубчатых зацеплений на токарно-фрезерных и обрабатывающих центрах: зуботочение (skiving), зубофрезерование и зубодолбление-протягивание. Шпоночные пазы, шлицы и полигоны протягиваются прямо на станке за один установ.
Линейки HORN
| Система | Метод | Диапазон | Особенности |
|---|---|---|---|
| WSR | Зуботочение (skiving) | До модуля 8, Ø инструмента до 120 мм | Цельная твердосплавная фреза, запатентованный интерфейс с полым конусом, СОЖ спереди и/или сзади кромки |
| gearMILL | Зубофрезерование | Стандартным инструментом до модуля 3 | Цельные фрезы и системы со сменными пластинами |
| gearBROACHING | Зубодолбление / протягивание | До модуля 4 | Внутренние и внешние зубья |
| 117 | Протягивание пазов | Отверстия от Ø 9 мм | Шпоночные пазы, шлицы, полигоны; длины 20, 30, 40 мм, СОЖ в зону резания |
| Supermini | Протягивание пазов | Малые отверстия | Шпоночные пазы и профили на токарном станке |
Данные по каталогу производителя. Типоразмеры, наличие и цены — по запросу.
Почему HORN
Пришлите артикул HORN, фото маркировки или чертёж детали. Инженер ITC подберёт инструмент и режимы, пришлёт цену и срок. Поставка от 2 недель, договор, оплата с НДС.
Или позвоните: +7 (812) 468-00-60
Вопросы и ответы
Да. Зуботочение HORN работает на станках с синхронизированными шпинделями и заменяет долбление: цикл по данным производителя короче в 4–5 раз, а инструмент WSR позволяет получать зубья до модуля 8.
Протягиванием на токарном станке или обрабатывающем центре пластинами HORN 117 (отверстия от Ø 9 мм) или Supermini для меньших диаметров. Деталь обрабатывается за один установ.
Да, зуборезный инструмент HORN, как правило, адаптируется под конкретное зацепление. Для запроса нужны чертёж детали, модуль, число зубьев и данные станка.
