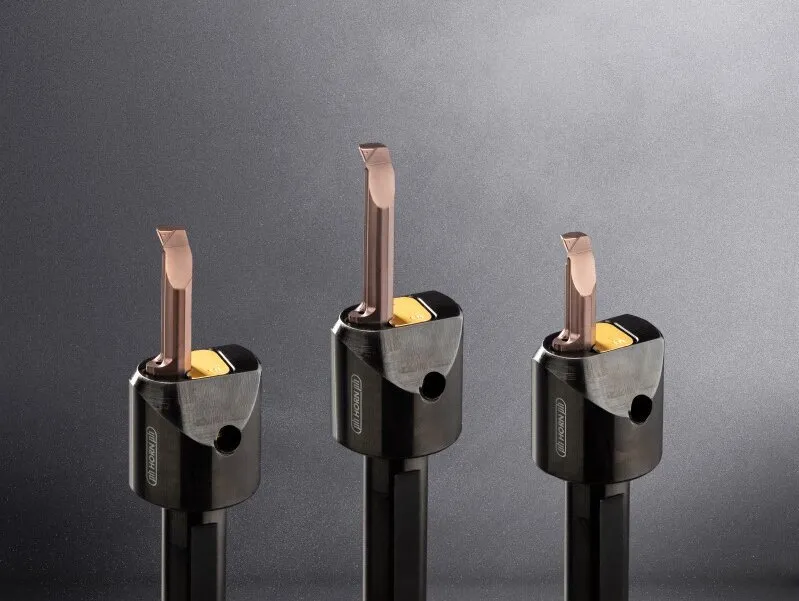

Supermini и Mini — визитная карточка HORN для обработки малых отверстий. Твердосплавная пластина Supermini растачивает отверстия от Ø 0,2 мм и нарезает внутренние канавки от Ø 2 мм, а система Mini продолжает диапазон на более крупные диаметры.
Линейки HORN
| Система | Тип | Диапазон | Особенности |
|---|---|---|---|
| Supermini 105 | Цельная твердосплавная пластина | Расточка от Ø 0,2 мм | Спечённая стружколомающая геометрия, длины 15, 20 и 25 мм, сплавы TH35 и IG35 |
| Supermini 109 / 110 | Цельная твердосплавная пластина | До Ø ≈ 10 мм | Более крупные типоразмеры под больший диаметр и вылет |
| Supermini GM | Резьбовая пластина | Шаг 0,5–1,5 мм, отверстие от Ø 5 мм | Метрическая внутренняя резьба, неполный профиль, короткая стружка |
| Mini 108 / 111 / 116 | Пластины с торцевым креплением | Ø ≈ 6–20 мм | Растачивание, внутренние канавки, резьба, снятие фаски; твердосплавные антивибрационные державки |
| Mini 114 | Торцевые канавки | Ø от 14 мм, глубина до 10 мм | Ширина 2; 2,5 и 3 мм |
| Державки Supermini HSK | Оснастка для токарно-фрезерных центров | HSK-T63, HSK-E40, HSK-A40, HSK-T40 | Крепление клином по торцу — высокая жёсткость системы |
Данные по каталогу производителя. Типоразмеры, наличие и цены — по запросу.
Почему HORN
Пришлите артикул HORN, фото маркировки или чертёж детали. Инженер ITC подберёт инструмент и режимы, пришлёт цену и срок. Поставка от 2 недель, договор, оплата с НДС.
Или позвоните: +7 (812) 468-00-60
Вопросы и ответы
Пластины Supermini растачивают отверстия от Ø 0,2 мм, внутренние канавки — от Ø 2 мм. Для отверстий крупнее применяют систему Mini.
Supermini — цельная твердосплавная пластина для самых малых отверстий, примерно до Ø 10 мм. Mini — пластины с торцевым креплением для средних диаметров, работающие с твердосплавными державками, которые гасят вибрации на длинных вылетах.
Да. Пластины Supermini с геометрией GM нарезают метрическую внутреннюю резьбу с шагом 0,5–1,5 мм в отверстиях от Ø 5 мм и дают короткую стружку даже на вязких материалах.
